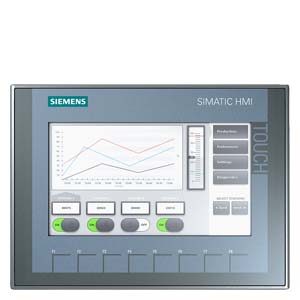

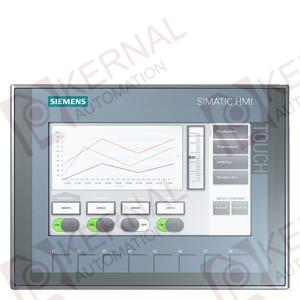

SIMATIC HMI, KTP700 BASIC, BASIC PANEL, MANDO POR TECLAS/TACTIL, PANTALLA TFT 7" , 65536 COLORS, INTERFAZ PROFINET, CONFIGURABLE CON DESDE WINCC BASIC V13/ STEP7 BASIC V13, CONTIENE SW OPEN SOURCE QUE SE CEDE GRATUITAMENTE VER EN EL CD ADJUNTO |
| Nombre del producto |
| Display |
| Tipo de display |
Pantalla TFT panorámica, retroiluminación LED |
| Diagonal de pantalla |
7 in |
| Achura del display |
154,1 mm |
| Altura del display |
85,9 mm |
| Nº de colores |
65 536 |
| Resolución (píxeles) |
| ● Resolución de imagen horizontal |
800 |
| ● Resolución de imagen vertical |
480 |
| Retroiluminación |
| ● MTBF de la retroiluminación (con 25 °C) |
20 000 h |
| ● Retroiluminación variable |
Sí |
| Elementos de mando |
| Teclado |
| ● Nº de teclas de función |
8 |
| ● Teclas con LED |
No |
| ● Teclas del sistema |
No |
| ● Teclado numérico/alfanumérico |
|
| — Teclado numérico |
Sí; Teclado en pantalla |
| — Teclado alfanumérico |
Sí; Teclado en pantalla |
| Manejo táctil |
| ● Como pantalla táctil |
Sí |
| Diseño/montaje |
| Montaje vertical (formato retrato) posible |
Sí |
| Montaje horizontal (formato apaisado) posible |
Sí |
| Tensión de alimentación |
| Tipo de tensión de la alimentación |
24 V DC |
| Valor nominal (DC) |
24 V |
| Rango admisible, límite inferior (DC) |
19,2 V |
| Rango admisible, límite superior (DC) |
28,8 V |
| Intensidad de entrada |
| Consumo (valor nominal) |
230 mA |
| Intensidad transitoria de cierre A²s |
0,2 A²·s |
| Potencia |
| Consumo, típ. |
5,5 W |
| Memoria |
| Flash |
Sí |
| RAM |
Sí |
| Memoria de usuario |
10 Mbyte |
| Tipo de salida |
| Acústica |
|
| ● Zumbador |
Sí |
| ● Altavoz |
No |
| Hora |
| Reloj |
| ● Reloj por hardware (reloj tiempo real) |
Sí |
| ● Reloj por software |
Sí |
| ● Respaldado |
Sí |
| ● Sincronizable |
Sí |
| Interfaces |
| Nº de interfaces RS 485 |
0 |
| N.º de interfaces USB |
1; hasta máx. 16 GB |
| Número de slot para tarjetas SD |
0 |
| Nº de interfaces paralelas |
0 |
| Nº de interfaces 20 mA (TTY) |
0 |
| N.º de interfaces RS 232 |
0 |
| Nº de interfaces RS 422 |
0 |
| N.º de otras interfaces |
0 |
| Con interfaces a SW |
No |
| Industrial Ethernet |
| ● N.º de interfaces Industrial Ethernet |
1 |
| ● LED de estado Industrial Ethernet |
2 |
| Informes (logs) |
| PROFINET |
Sí |
| PROFINET IO |
No |
| IRT, función soportada |
No |
| PROFIBUS |
No |
| MPI |
No |
| Protocolos (Ethernet) |
| ● TCP/IP |
Sí |
| ● DHCP |
Sí |
| ● SNMP |
Sí |
| ● DCP |
Sí |
| ● LLDP |
Sí |
| Propiedades WEB |
| ● HTTP |
No |
| ● HTML |
No |
| Otros protocolos |
| ● CAN |
No |
| ● MODBUS |
Sí; Modicon (MODBUS TCP/IP) |
| ● Soporta protocolo para EtherNet/IP |
Sí |
| Alarmas/diagnósticos/información de estado |
| Avisos de diagnósticos |
| ● Se puede leer la información de diagnóstico |
No |
| CEM |
| Emisión de radiointerferencias según EN 55 011 |
| ● Clase de límite A, para aplicación en la industria |
Sí |
| ● Clase de límite B, para aplicación en el ámbito residencial |
No |
| Grado de protección y clase de protección |
| IP (frontal) |
65 |
| Envolvente tipo 4 en el frente |
Sí |
| Enclosure Type 4x en el frente |
Sí |
| IP (lado posterior) |
20 |
| Normas, homologaciones, certificados |
| Marcado CE |
Sí |
| Homologación KC |
Sí |
| cULus |
Sí |
| RCM (anterior C-TICK) |
Sí |
| Uso en atmósfera potencialmente explosiva |
| ● ATEX zona 2 |
No |
| ● ATEX zona 22 |
No |
| ● cULus Class I zona 1 |
No |
| ● cULus Class I zona 2, división 2 |
No |
| ● FM Class I división 2 |
No |
| Condiciones ambientales |
| Máx. ángulo de inclinación permitido sin ventilación externa |
35° |
| Temperatura de empleo |
| ● En servicio (montaje vertical) |
|
| — En posición de montaje vertical, mínima |
0 °C |
| — En posición de montaje vertical, máxima |
50 °C |
| ● En servicio (máx. ángulo de inclinación) |
|
| — Con ángulo máx. de inclinación, mínima |
0 °C |
| — Con ángulo máx. de inclinación, máxima |
40 °C |
| ● En servicio (montaje vertical, formato retrato) |
|
| — En posición de montaje vertical, mínima |
0 °C |
| — En posición de montaje vertical, máxima |
40 °C |
| ● En servicio (máx. ángulo de inclinación, formato retrato) |
|
| — Con ángulo máx. de inclinación, mínima |
0 °C |
| — Con ángulo máx. de inclinación, máxima |
35 °C |
| Temperatura de almacenaje/transporte |
| ● mín. |
-20 °C |
| ● máx. |
60 °C |
| Humedad relativa del aire |
| ● En servicio máx. |
90 % |
| Sistemas operativos |
| propietarios |
Sí |
| Ejecutable para sistema operativo de configuración |
| ● otros |
No |
| Configuración |
| Ventana de avisos |
Sí |
| Con sistema de alarmas (con búfer y confirmación) |
Sí |
| Representación de valores de proceso (salida) |
Sí |
| Especificación de valores de proceso (entrada) posible |
Sí |
| Administración de recetas |
Sí |
| Software de configuración |
| ● STEP 7 Basic (TIA Portal) |
Sí; vía WinCC Basic (TIA Portal) integrado |
| ● STEP 7 Professional (TIA Portal) |
Sí; vía WinCC Basic (TIA Portal) integrado |
| ● WinCC flexible Compact |
No |
| ● WinCC flexible Standard |
No |
| ● WinCC flexible Advanced |
No |
| ● WinCC Basic (TIA Portal) |
Sí |
| ● WinCC Comfort (TIA Portal) |
Sí |
| ● WinCC Advanced (TIA Portal) |
Sí |
| ● WinCC Professional (TIA Portal) |
Sí |
| Idiomas |
| Idiomas online |
| ● Número de idiomas online/runtime |
10 |
| Idiomas |
| ● Idiomas por proyecto |
32 |
| ● Idiomas |
|
| — D |
Sí |
| — GB |
Sí |
| — F |
Sí |
| — I |
Sí |
| — E |
Sí |
| — CHN "tradicional" |
Sí |
| — CHN "simplificado" |
Sí |
| — DK |
Sí |
| — FIN |
Sí |
| — GR |
Sí |
| — J |
Sí |
| — KP/ROK |
Sí |
| — NL |
Sí |
| — N |
Sí |
| — PL |
Sí |
| — P |
Sí |
| — RUS |
Sí |
| — S |
Sí |
| — CZ |
Sí |
| — TR |
Sí |
| — H |
Sí |
| Funcionalidad bajo WinCC (TIA Portal) |
| Librerías |
Sí |
| Nº de scripts Visual Basic |
No |
| Planificador de tareas |
Sí |
| ● controlada por tiempo |
No |
| ● controlada por tarea |
Sí |
| Sistema de ayuda |
Si |
| ● Nº de caracteres por texto informativi |
500 |
| Sistema de alarmas (avisos) |
| ● Nº de clases de avisos |
32 |
| ● Nº de avisos de bit |
1 000 |
| ● Nº de avisos analógicos |
25 |
| ● Método de numeración de avisos S7 |
No |
| ● Avisos del sistema HMI |
Sí |
| ● Avisos del sistema de otros (SIMATIC S7, Sinumerik, Simotion, ...) |
Sí; Buffer de avisos del sistema SIMATIC S7-1200 y S7-1500 |
| ● Valores de caracteres por aviso |
80 |
| ● Valores de proceso por aviso |
8 |
| ● Grupos de confirmación |
Sí |
| ● Indicador de avisos |
Sí |
| ● Búfer de avisos |
Si |
| — Nº de entradas |
256 |
| — Búfer circular |
Sí |
| — remanente |
Sí |
| — Libre de mantenimiento |
Sí |
| Administración de recetas |
| ● Número de recetas |
50 |
| ● Registros por receta |
100 |
| ● Entradas por registro |
100 |
| ● Tamaño de la memoria de recetas interna |
256 kbyte |
| ● Memoria de recetas ampliable |
No |
| Variables |
| ● Nº de variables por equipo |
800 |
| ● Nº de variables por sinóptico |
100 |
| ● Valores límite |
Sí |
| ● Multiplexar |
Sí |
| ● Estructuras |
No |
| ● Matrices |
Sí |
| Imágenes |
| ● Número de imágenes configurables |
250 |
| ● Ventana permanente/platilla |
Sí |
| ● Imagen global |
Sí |
| ● Imagen inicial configurable |
Sí |
| ● Selección de imagen vía PLC |
Sí |
| ● Nº de imagen en el PLC |
Sí |
| Objetos gráficos |
| ● Número de objetos por imagen |
100 |
| ● Campos de texto |
Sí |
| ● Campos de E/S |
Sí |
| ● Campos de E/S gráficos (lista de gráficos) |
Sí |
| ● Campos de E/S simbólicos (lista de textos) |
Sí |
| ● Campos de fecha/hora |
Sí |
| ● Interruptores |
Sí |
| ● Botones |
Sí |
| ● Visor de gráficos |
Sí |
| ● Iconos |
Sí |
| ● Objetos geométricos |
Sí |
| Objetos gráficos complejos |
| ● Número de objetos complejos por imagen |
10 |
| ● Visor de avisos |
Sí |
| ● Visor de curvas |
Sí |
| ● Visor de usuarios |
Sí |
| ● Estado/forzado |
No |
| ● Visor Sm@rtClient |
No |
| ● Visor de recetas |
Sí |
| ● Visor de curvas f(x) |
No |
| ● Visor de diagnóstico del sistema |
Sí; Buffer de avisos del sistema SIMATIC S7-1200 y S7-1500 |
| ● Media Player |
No |
| ● Barras |
Sí |
| ● Deslizadores |
No |
| ● Instrumentos de aguja |
No |
| ● Reloj analógico/digital |
No |
| Listas |
| ● Nº de listas de textos por proyecto |
150 |
| ● Nº de entradas por lista de textos |
100 |
| ● Nº de listas gráficas por proyecto |
100 |
| ● Nº de entradas por lista gráfica |
100 |
| Registro histórico |
| ● Nº de archivos históricos por equipo |
2 |
| ● Nº de entradas por archivo histórico |
10 000 |
| ● Archivo (registro histórico) de avisos |
Sí |
| ● Archivo de valor de proceso |
Sí |
| ● Métodos de archivado |
|
| — Archivo secuencial |
Sí |
| — Archivo cíclico |
Sí |
| ● Ubicación |
|
| — Tarjeta de memoria |
No |
| — Memoria USB |
Sí |
| — Ethernet |
No |
| ● Formato de archivo de datos |
|
| — CSV |
No |
| — TXT |
Sí |
| — RDB |
No |
| Seguridad |
| ● Número de grupos de usuarios |
50 |
| ● Número de derechos de usuario |
32 |
| ● Número de usuarios |
50 |
| ● Exportación/importación de contraseñas |
Sí; Posible con ProSave |
| ● SIMATIC Logon |
No |
| Juegos de caracteres |
| ● Teclado |
|
| — USA (inglés) |
Sí |
| ● Juegos de caracteres |
|
| — Tahoma |
Sí |
| — Arial |
No |
| — Courier New |
No |
| — WinCC flexible-Standard |
Sí |
| — ideogramas |
Sí |
| ● Tamaño de caracter escalable |
Sí |
| Transferencia (carga/descarga) |
| ● MPI / PROFIBUS DP |
No |
| ● USB |
No |
| ● Ethernet |
Sí |
| ● Mediante medio de memoria externo |
No |
| Acoplamiento al proceso |
| ● S7-1200 |
Sí |
| ● S7-1500 |
Sí |
| ● S7-200 |
Sí |
| ● S7- 300/400 |
Sí |
| ● LOGO! |
Sí |
| ● Win AC |
Sí |
| ● SINUMERIK |
No |
| ● SIMOTION |
Sí |
| ● Allen Bradley (EtherNet/IP) |
Sí |
| ● Allen Bradley (DF1) |
No |
| ● Mitsubishi (MC TCP/IP) |
Sí |
| ● Mitsubishi (FX) |
No |
| ● OMRON (FINS TCP) |
No |
| ● OMRON (LINK/Multilink) |
No |
| ● Modicon (Modbus TCP/IP) |
Sí |
| ● Modicon (Modbus) |
No |
| Herramientas/auxiliares para configuración |
| ● Imagen para limpieza |
Sí |
| ● Calibrar la pantalla táctil |
Sí |
| ● Backup/Restore |
Sí; Posible con ProSave |
| ● Backup/Restore automáticos |
No |
| ● Simulación |
Sí |
| ● Conmutación de dispositivo |
Sí |
| ● Transferencia de deltas |
No |
| Periferia/Opciones |
| Periféricos |
|
| ● Impresora |
No |
| ● MultiMediaCard |
No |
| ● Tarjeta SD |
No |
| ● Memoria USB |
Sí |
| Elementos mecánicos/material |
| Tipo de caja (frente) |
|
| ● plástico |
Sí |
| ● aluminio |
No |
| ● Acero inoxidable |
No |
| Dimensiones |
| Ancho del frente de la caja |
214 mm |
| Alto del frente de la caja |
158 mm |
| Hueco de montaje/profundidad del equipo (An x Al x P) |
|
| ● Recorte para montaje, ancho |
197 mm |
| ● Recorte para montaje, alto |
141 mm |
| Profundidad de montaje |
39 mm |
| Pesos |
| sin embalaje |
780 g |
| con embalaje |
990 g |
| Última modificación: |
13.10.2014 |
